시스템동바리
세밀한 검토와 정확한 판단을 신조로 하여 만든 CJ가설산업의 제품을 소개합니다.
시스템동바리 용도 및 사용방법
시스템동바리는 거푸집을 지지하는 부재인 써포트를 대체하기 위하여 개발된 부재로서, 써포트보다 설치/해체가 용이하고, 일체화된 구조물을 형성하기 때문에 써포트의 잘못된 사용으로 인한 붕괴사고의 위험도 줄일 수 있습니다.
시스템동바리 규격

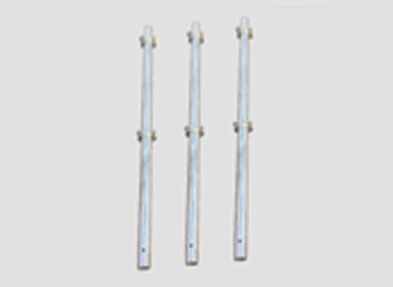

수직재
| Size | Length (mm) |
Weight (Kg) |
|---|---|---|
| P17 | 1725 | 8 |
| P12 | 1291 | 6.2 |
| P8 | 863 | 4.4 |
| P4 | 432 | 3 |
| P2 | 216 | 2 |

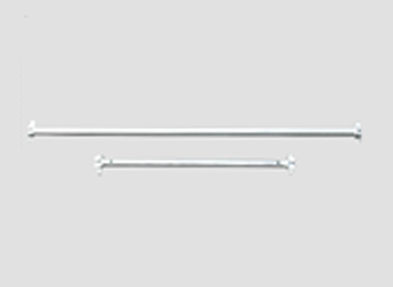

수평재
| Size | Length (mm) |
Width (mm) |
Weight (Kg) |
|---|---|---|---|
| H18 | 1768 | 1829 | 5 |
| H15 | 1463 | 1524 | 4.3 |
| H12 | 1158 | 1219 | 3.5 |
| H9 | 853 | 914 | 2.8 |
| H6 | 549 | 610 | 2.1 |
| H3 | 244 | 305 | 1.3 |

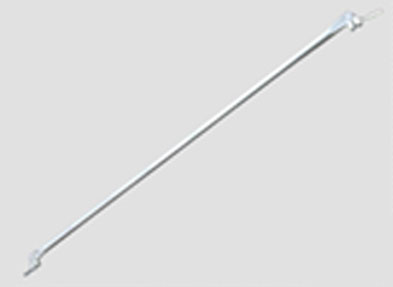

대각재
| Size | Length (mm) |
A (mm) | B (mm) | Weight (Kg) |
|---|---|---|---|---|
| C-1718 | 2332 | 1725 | 1829 | 5.8 |
| C-1715 | 2139 | 1725 | 1524 | 5.3 |
| C-1712 | 1974 | 1725 | 1219 | 5 |
| C-1709 | 1845 | 1725 | 914 | 4.7 |
| C-1218 | 2032 | 1291 | 1829 | 5 |
| C-1215 | 1807.5 | 1291 | 1524 | 4.6 |
| C-1212 | 1609 | 1291 | 1219 | 4.2 |
| C-1209 | 1447.5 | 1291 | 914 | 3.8 |
| C-0818 | 1790 | 863 | 1829 | 4.7 |
| C-0815 | 1530 | 863 | 1524 | 4.1 |
| C-0812 | 1290 | 863 | 1219 | 3.6 |
| C-0809 | 1082.5 | 863 | 914 | 3.4 |

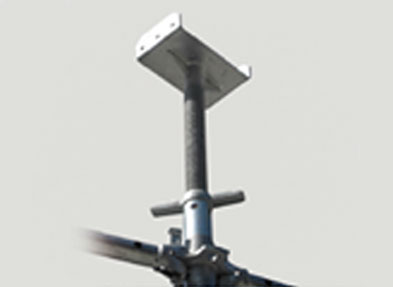

상부자키
| Size | 42.7ø | 600 | 5.1kg |
|---|

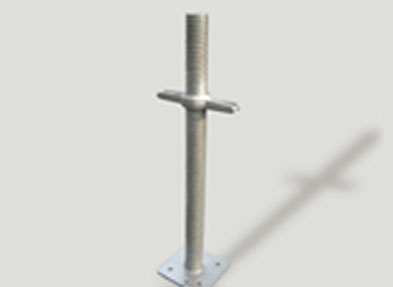

하부자키
| Size | 42.7ø | 600 | 4.1kg |
|---|

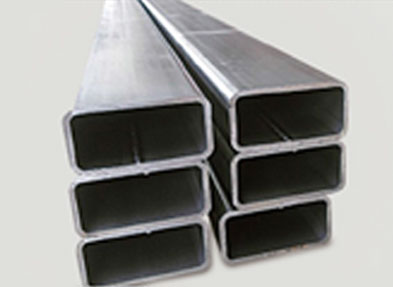

멍에재
| Size | 125 | 75 | 3.0t |
|---|

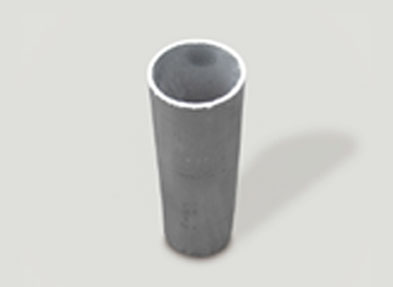

소켓
| Size | 60.5ø | 120 | 0.43kg |
|---|

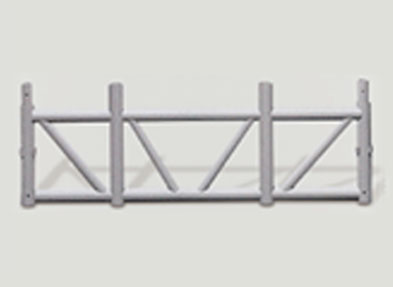

트러스
| Size | Height (mm) |
Length (mm) |
Weight (Kg) |
|---|---|---|---|
| 600 | 1500 | 19 |
